智能眼镜哪些功能电路会创新突破微电子化?

作者:小小小梦想 时间:2025-01-09 11:23:26 人浏览

导读:智能眼镜的定义:智能眼镜是一种集成了微型显示器、传感器、处理器等高度集成的可穿戴设备。它通过将微小的显示器、各种传感器和处理器巧妙地藏在眼镜框里,使得用户可以在

智能眼镜的定义:

智能眼镜是一种集成了微型显示器、传感器、处理器等高度集成的可穿戴设备。它通过将微小的显示器、各种传感器和处理器巧妙地藏在眼镜框里,使得用户可以在看到现实世界的同时,看到虚拟信息‌。智能眼镜通常具有独立的操作系统,可以安装各种软件和程序,实现多种功能,类似于智能手机的功能‌。

智能眼镜的主要功能包括:

1)‌语音交互‌:通过语音指令进行操作和控制。

2)‌拍摄功能‌:支持高清拍照和视频录制。

3)‌显示虚拟信息‌:在眼镜上显示虚拟信息,如导航、消息提醒等。

4)‌舒适佩戴‌:解决了用户佩戴舒适度的痛点,使得长时间佩戴更加舒适‌34。

智能眼镜的发展趋势和应用场景:

1)‌语音交互‌:通过语音指令进行操作和控制,提高使用便捷性。

2)‌拍摄功能‌:适用于需要高清拍摄的场景,如旅游、会议记录等。

3)‌显示虚拟信息‌:适用于需要实时导航、消息提醒等场景,如驾驶、户外活动等。

4)‌舒适佩戴‌:解决了传统眼镜佩戴不舒适的问题,适合长时间使用。

智能眼镜未来在功能电路上突破微电子化猜测可能在以下几方面着手:

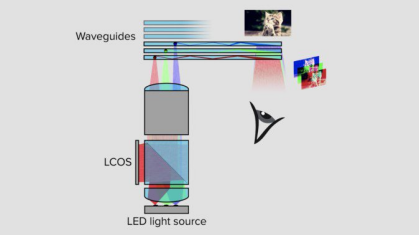

1)光机投屏功能模块微电子化:到目前为止,智能眼镜在光机投屏上推出了彩色投影仪和单色投影仪,两种方案的投影仪及光学模组开发套件均配备3通道控制板及相关配件,能够与附带的Windows应用程序完美配合。据介绍,Windows应用程序可控制像素电流、脉宽调变、偏移、镜像投影图像等多个参数,同时还具备其他特点,有助于实现精准测试和评估。




2)无线充功能模块微电子化:接收端功能做成集成IC,缩小模块空间。




3)Micro LED在智能眼镜中的应用:Micro LED Display的显示原理,是将LED结构设计进行薄膜化、微小化、阵列化,其尺寸仅在1~10μm等级左右;后将μLED批量式转移至电路基板上(含下电极与晶体管),其基板可为硬性、软性之透明、不透明基板上;再利用物理沉积制程完成保护层与上电极,即可进行上基板的封装,完成一结构简单的Micro LED Display。Micro LED在智能眼镜中的应用需要与光波导的完美结合。随着光波导技术的发展,未来C端智能眼镜很可能将Micro LED做为常规配置,减少镜片厚度,减轻眼镜整体重量。




标签: PCB微电子

声明:本文(作品)仅供学习和参考,部分文章转载于网络,如果侵犯到您的版权请联系我们删除。
