柔性压力传感器的原理及应用

传感器作为一种信息检测与传递的装置, 能够把被测量的信息按一定规律和方式转换成电信号或其他形式的信号输出, 从而实现信息的收集、传输、处理、分析、显示等. 压力传感器是将外界的压力信号转换成其他便于检测的物理信号(如电阻、电压、电容等), 以测试绝对压力值或压力变化. 压力传感器在触觉感知、指纹识别、医疗监护、人机界面、物联网等领域有着广泛的应用前景. 传统压力传感器以金属、半导体、压电晶体等为主, 这些材料大多属于刚性材料. 虽然采用这些材料制备压力传感器的技术已经十分成熟, 能够精确测量较大范围内的压力值, 但是随着科技的发展和人类需求的提高, 其缺点也越来越明显, 例如器件体积较大、较重, 不能承受较大的形变等. 这些缺点阻碍了它们在柔性人机交互、便携式检测、智能机器人等场景下的应用.

柔性与刚性是相对的概念. 一般来说, 柔性材料具有可弯曲、可变形的特点. 其中, 一些软的柔性材料还具有弹性模量低、可拉伸性好、共形能力良好的特点. 在柔性压力传感器的主要性能指标中, 除了柔性, 之前研究者们普遍关注的是器件的灵敏度、响应速度、检测限、性能稳定性等. 但是随着柔性压力传感器研究的深入, 压力响应范围、可拉伸性能、压力分辨率和空间分辨率等也成为了近些年来大家评估性能的重要参数. 目前, 已经有很多综述对柔性压力传感器的原理、种类、制备材料、性能、应用领域等进行了十分详尽和系统的阐述.

柔性压力传感器作为一种新型的电子器件, 柔性压力传感器在许多方面有广泛的应用. 例如它可以用于可穿戴电子设备中, 监测人体的脉搏、心跳等生理信号、人机交互、医疗健康、机器人触觉等应用领域具有比刚性传感器更大的优势, 但也对材料提出了更严格的要求. 例如, 它要求构成器件的材料很薄、较软, 在某些情况下可贴合于人体皮肤表面或者植入体内, 这进一步要求材料具有良好的生物相容性, 并能与生物组织实现良好的力学匹配. 在器件性能方面, 柔性压力传感器的设计主要关注于灵敏度、响应时间、检测限、稳定性等性能的提高. 最近, 研究者们又将目光拓展到了器件的压力响应范围、压力分辨率、空间分辨率及拉伸性能等, 使得传感器具有更广阔的应用前景.

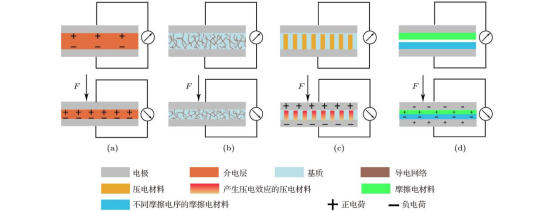

柔性压力传感器按照传感原理主要分为4种: (a)电容型; (b)电阻型; (c)压电型; (d)摩擦电型 这些传感器通常由两层柔性电极和中间的功能软材料构成.

电容型压力传感器

电容型压力传感器一般由电极和介电层组成, 它属于一种平行板电容器,

 电阻型压力传感器

电阻型压力传感器将压力变化转换成电阻或者电流的变化.

压电型压力传感器

压电型压力传感器是将压力信号转换为电压信号, 它的感应机理来源于压电材料的压电效应

摩擦电型压力传感器

摩擦电型压力传感器比前3种传感器出现得晚. 与电阻型和电容型传感器相比较, 它不需要提供电源; 与压电型传感器相比较, 它可选择的材料范围更广. 摩擦电型压力传感器利用了摩擦起电的原理,

柔性压力传感器常用的材料

柔性压力传感器根据传感机制的不同对材料的需求也有差异. 例如电容型压力传感器需要充当介电层的材料, 其介电常数较大, 可减少漏电流; 压电型压力传感器需要材料具有压电效应, 在压力作用下产生内部电压; 电阻型压力传感器需要材料的电阻能够随着压力变化而变化; 摩擦电型压力传感器需要两种不同摩擦电序的材料来实现电荷的转移.

柔性压力传感器的应用

从40年前第一台触摸屏计算机HP-150诞生[9], 到现在智能手机, 智能手表, 智能屏幕等各种电子产品琳琅满目, 我们见证了电子材料的飞速发展. 近些年来人工智能领域十分热门, 在实现机器人与环境交互、机器人与人类交互的过程中, 触觉感知是必须攻克的一个十分重要的课题. 此外, 在医疗领域里, 利用可穿戴的柔性压力传感器对人体脉搏、心跳、血压等生理信号进行检测, 将为病情的诊断和治疗提供更快速高效的途径. 尽管柔性压力传感器还未能大规模应用, 但是可以肯定的是, 这类器件未来将彻底颠覆人类的生活方式.

柔性压力传感器：原理、进展与未来展望‌

综上所述，柔性压力传感器作为一种新型的信息检测与传递装置，在触觉感知、指纹识别、医疗监护、人机界面、物联网等多个领域展现出了广泛的应用前景。相较于传统的刚性压力传感器，柔性压力传感器以其可弯曲、可变形的特点，以及更低的弹性模量、更好的可拉伸性和共形能力，为柔性人机交互、便携式检测、智能机器人等场景下的应用提供了更多的可能性。

随着研究的深入，柔性压力传感器的性能也在不断提升。除了传统的灵敏度、响应速度、检测限、性能稳定性等指标外，压力响应范围、可拉伸性能、压力分辨率和空间分辨率等也成为了近年来评估柔性压力传感器性能的重要参数。这些性能的提升，使得柔性压力传感器在更多领域的应用成为可能。

在材料方面，柔性压力传感器根据传感机制的不同，对材料的需求也有所差异。电容型、电阻型、压电型和摩擦电型等不同类型的柔性压力传感器，需要采用不同的材料来实现其传感功能。这些材料的研发和应用，也为柔性压力传感器的性能提升和拓展应用领域提供了有力支持。

展望未来，随着人工智能、物联网等领域的快速发展，柔性压力传感器将在更多领域发挥重要作用。特别是在医疗领域，利用可穿戴的柔性压力传感器对人体生理信号进行检测，将为病情的诊断和治疗提供更快速高效的途径。尽管目前柔性压力传感器还未能大规模应用，但相信在不久的将来，这类器件将彻底颠覆人类的生活方式，为人类的科技进步和社会发展做出更大的贡献。
